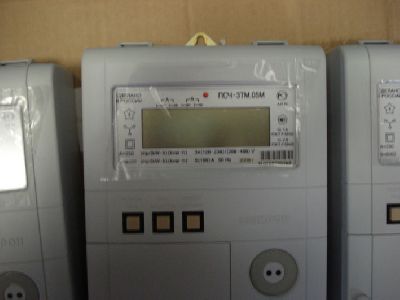

ПСЧ-3ТМ.05М

Счетчик ПСЧ-3ТМ.05М трехфазный многофункциональный

Счетчики предназначены для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.
Счетчики могут применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, в трех- и четырехпроводных сетях переменного тока с напряжением 3?(120-230)/(208-400) В, частотой (50±2,5) Гц, базовым (максимальным) током 5(100) А при непосредственном подключении к сети.
Счетчики электроэнергии имеют два интерфейса связи и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).
Счетчики электроэнергии предназначены для работы в закрытых помещениях с диапазоном рабочих температур от минус 40 до плюс 60 °С.

• двунаправленные электросчетчики, для учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета) на линиях с потоком энергии в двух направлениях;
• однонаправленные электросчетчики, для учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю) на линиях с потоком энергии в одном направлении;
• комбинированные электросчетчики, для учета активной электроэнергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной электроэнергии прямого и обратного направления (три канала учета) на линиях с потоком энергии в одном направлении.

    Двунаправленные и комбинированные электросчетчики могут конфигурироваться для работы в однонаправленном режиме (без учета направления тока в каждой фазе сети, три канала учета) и учитывать:

• активную электроэнергию прямого и обратного направления, как активную электроэнергию прямого направления (учет по модулю);
• реактивную электроэнергию первого и третьего квадранта, как реактивную электроэнергию прямого направления (индуктивная нагрузка);
• реактивную электроэнергию четвертого и второго квадранта, как реактивную электроэнергию обратного направления (емкостная нагрузка).

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

    Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005, ГОСТ Р 52425-2005, ИЛГШ.411152.138ТУ
    Сертификат соответствия № РОСС RU.АЯ74. В15034
    Сертификат об утверждении типа средств измерений RU.С.34.011.А № 29839

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-3ТМ.05М

• Цифровая обработка сигналов.
• Расширенный диапазон по току 5 (100) А.
• Расширенный диапазон по напряжению 3?(120-230)/(208-400) В.
• Нечувствительность к постоянной составляющей в цепи тока.
• Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.
• Резервное питание от источника постоянного тока напряжением от 9 до 15 В.
• Два независимых равноприоритетных канала связи: RS-485 и оптический интерфейс (ГОСТ Р МЭК 61107-2001).
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Два конфигурируемых изолированных испытательных выхода.
• Конфигурируемый цифровой вход.
• Встроенные часы реального времени.
• Имеются модели со встроенными GSM-модемом или радиомодемом.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА

    Ведение архивов тарифицированной учтенной электроэнергии и нетарифицированной электроэнергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления в зависимости от варианта исполнения электросчетчика):

• всего от сброса (нарастающий итог);
• за текущие и предыдущие календарные сутки;
• на начало текущих и предыдущих календарных суток;
• за текущий месяц и двенадцать предыдущих календарных месяцев;
• на начало текущего месяца и двенадцати предыдущих календарных месяцев;
• за текущий и предыдущий календарный год;
• на начало текущего и предыдущего календарного года.

    Тарификатор:

• четыре тарифа (Т1-Т4),
• четыре типа дня (будни, суббота, воскресение, праздник),
• двенадцать сезонов (на каждый месяц года),
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;
• используется расписание праздничных дней и список перенесенных дней.

    Ведение двух независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления) для двунаправленных электросчетчиков и одного массива для однонаправленных и комбинированных электросчетчиков (в том числе и с учетом потерь):

• время интегрирования от 1 до 30 минут;
• глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.

    Фиксация утренних и вечерних максимумов мощность по каждому массиву профиля мощности (активной, реактивной, прямого и обратного направления) с использованием двенадцатисезонного расписания максимумов:

• интервальных максимумов (в интервале времени между сбросами);
• месячных максимумов (за текущий месяц и двенадцать предыдущих календарных месяцев).

    Измерение параметров электрической сети и вспомогательных параметров:

• активной, реактивной и полной мощности;
• активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе;
• фазных и межфазных напряжений;
• тока;
• коэффициента мощности;
• частоты сети;
• текущего времени, даты и температуры.

    Измерение параметров качества электроэнергии:

• отклонение частоты по ГОСТ 13109-97;
• отклонение фазных или межфазных напряжений по ИЛГШ.411152.138ТУ;
• автоматический контроль и регистрация выхода параметров сети за установленные пределы.

    Счетчики электроэнергии имеют два независимых испытательных выхода. Каждый выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета электроэнергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
• сигнала превышения установленного порога мощности;
• сигнала телеуправления.

    Счетчики электроэнергии имеют цифровой вход, который может конфигурироваться:

• как вход для управления режимами телеметрии (А или В) от внешнего напряжения;
• как счетный вход для счета импульсов от внешних датчиков по переднему, заднему или обоим фронтам с фиксацией в архивах (аналогично архивам учтенной электроэнергии).
• как вход телесигнализации с ведением журнала измененного состояния входа.

    Счетчики электроэнергии ведут журналы событий, журналы показателей качества электричества, журналы превышения порога мощности и статусный журнал.

    Счетчики электроэнергии позволяют производить программирование, перепрограммирование, управление и считывание параметров и данных через интерфейсы связи: RS-485 и оптический порт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА

Наименование величины	Значение
Базовое (максимальное) значение тока, А	5 (100)
Ток чувствительности, мА	20
Номинальное значение измеряемого напряжения, В	3x(120-230)/(208-400)
Рабочий диапазон измеряемых напряжений, В	от 96 до 265 в фаза - ноль
Номинальное значение напряжения резервного питания, В	12 (постоянного тока)
Рабочий диапазон напряжений резервного питания, В	от 9 до 15 (постоянного тока)
Номинальная частота сети, Гц	50
Рабочий диапазон частот сети, Гц	от 47,5 до 52,5
Класс точности при измерении в прямом и обратном направлении:
активной электроэнергии	1,0
реактивной электроэнергии	2,0
Пределы допускаемой основной относительной погрешности измерения, %:
напряжения (фазного, межфазного и их усредненных значений)	±0,9  в диапазоне от 96 до 265 В (фаза – ноль)
тока	±0,9 при Iном?I?Iмакс   при 0,01Iном?I?Iном
частоты	±0,05 в диапазоне от 47,5 до 52,5 Гц
мощности активных потерь в линии и трансформаторе
мощности реактивных потерь в линии и трансформаторе
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, с/сутки	±0,5
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, Вт (В·А)	не более 1,0(2,0)
Ток потребления от резервного источника питания 12 В постоянного тока, при отсутствии напряжений в параллельных цепях, мА	200
Полная мощность, потребляемая каждой последовательной цепью, В·А	не более 0,1
Число индицируемых разрядов жидкокристаллического индикатора	8
Скорость обмена информацией, бит/с:
по оптическому порту	9600
по интерфейсу RS-485	38400, 28800, 19200, 9600, 4800, 2400, 1200, 600, 300
Передаточное число, имп/(кВт·ч), имп/(квар·ч):
в основном режиме (А)	250
в режиме поверки (В)	8000
Сохранность данных при прерываниях питания, лет:
информации	более 40
внутренних часов	не менее 10 (питание от литиевой батареи)
Защита информации	два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика	циклическая, непрерывная
Рабочие условия эксплуатации:
температура окружающего воздуха, °С	от -40 до +60
относительная влажность, %	до 90 при 30 °С
давление, кПа (мм.рт.ст)	от 70 до 106,7 (от 537 до 800)
Межповерочный интервал, лет	12
Гарантийный срок эксплуатации, месяцев	36
Средняя наработка электросчетчика до отказа, час	140000
Средний срок службы, лет	30
Масса счетчика электроэнергии, кг	1,4
Габаритные размеры, мм ПСЧ-3ТМ.05Д - вариант исполнения электросчетчика в корпусе для монтажа на ДИН-рейку	325х170х77 110x171x67

ВАРИАНТЫ ИСПОЛЕНИЯ ЭЛЕКТРОСЧЕТЧИКА

Условное обозначение электросчетчика	Учет энергии	Наличие резервного блока питания	Обозначение документа
ПСЧ-3ТМ.05М	Двунаправленные (четыре канала учета) активной и реактивной энергии прямого и обратного направления.	да	ИЛГШ.401152.138
ПСЧ-3ТМ.05М.01		нет	-01
ПСЧ-3ТМ.05М.02	Однонаправленные (один канал учета по модулю) активной энергии независимо от направлния.	да	-02
ПСЧ-3ТМ.05М.03		нет	-03
ПСЧ-3ТМ.05М.04	Комбинированные (три канала учета) активной энергии независимо от направления и реактивной энергии прямого и обратного направления.	да	-04
ПСЧ-3ТМ.05М.05		нет	-05
